概述

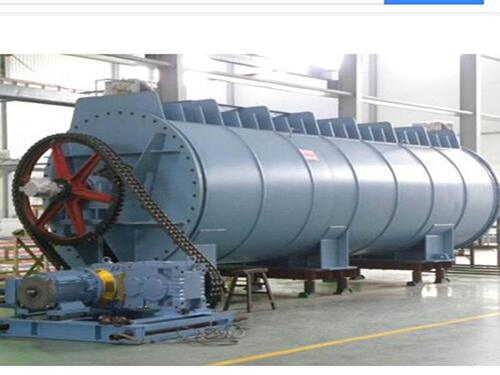

臥式圓盤干燥機是一種高效的傳導型連續干燥設備，其獨特的結構和工作原理決定它具有熱效率高、能耗低、占地面積小、配置簡單、操作控制方便、操作環境好等特點，特別適合于處理量大、蒸發強度要求高的物料干燥，廣泛應用于城市污泥、化工污泥、飼料、農藥等行業的化工操作。
工作原理
臥式圓盤干燥機采用熱傳導間接加熱方式，主要由筒體、熱軸、傳動系統、旋轉接頭等組成。筒體采用夾套結構，熱軸采用單軸圓盤式結構，加熱介質通過圓盤雙側面和夾套內側面將殼體內的物料加熱。在密閉的干燥室內，帶有圓盤的熱軸緩慢旋轉，蒸汽作為熱介質從轉子空心軸的一端進入，通過旋轉圓盤將熱量傳遞給物料，物料在圓盤外吸熱不斷蒸發濕份，凝結的冷凝水從轉子另一端排出。熱軸周邊裝有帶一定傾角的推進葉片，隨著旋轉，一方面不斷將物料刮起和攪拌，使之與金屬換熱表面接觸，另一方面將物料從入口一側推向出口一側。出料端設置有溢流板，調節料位高度，可滿足不同濕度物料的生產需要，實現一機多用。
特點
1、圓盤干燥機中，熱軸內流道特殊，設計巧妙，是主要傳熱面積，圓盤雙面?zhèn)鳠幔詡鳠崦娣e大（占總傳熱面積的80%~85%），結構緊湊，外形尺寸小，熱效率高；
2、圓盤干燥機中，由于圓盤及葉片攪拌過程中產生擠壓和松弛，使圓盤間的物料不斷翻轉，圓盤加熱面不斷更新，換熱均勻；
3、可采用低品位飽和蒸汽作傳熱介質，運行費用低；
4、圓盤干燥機中，熱軸屬低速攪拌型設備，盤面磨損性小；
4、圓盤干燥機中，物料存留率高，停留時間可在30min到幾小時間任意選擇；
5、系統負荷小，可靠性高，持續運行性好，可長期連續運轉；
6、運行時溫度和粉塵量低，系統安全性好；
7、輔助設備少，系統簡單；
8、設置載氣補給口，所需輔助空氣少，尾氣處理裝置??；
9、結構牢固，維護少，保養方便，持久耐用。

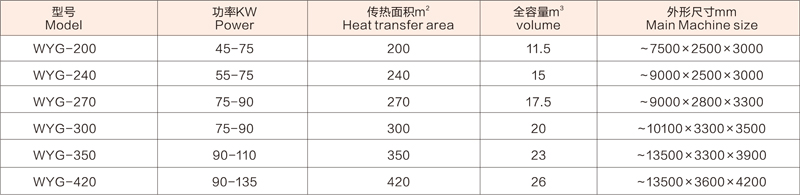

技術參數
